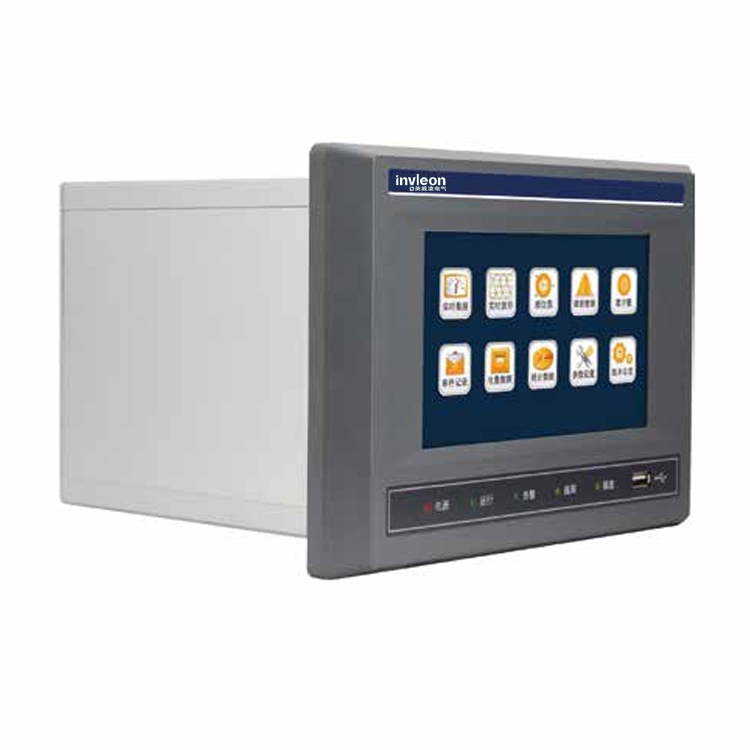

IVM-900系列
电能质量在线监测装置

电能质量监控和分析
IVM-900可以对整个系统范围内的电能质量和电能可靠性状况进行持续的监测，提供了多种电力质量指针参数：如64次的三相电流/三相电压谐波幅值、谐波占有率和谐波相位；电压波峰系数：由此因素可立即的了解电压波峰状态，来衡量电压波形畸变带来的影响；电流K系数*负载电流的谐波比重，若KFactor=1.0时，表示负载特性为线性负载，并无谐波存在。K Factor越大将会造成变压器过热的问题；需量统计：各参数之最大(小)值，可设置需量周期和滑差时间；负载平衡度：电压/电流的零序分量、正序分量、负序分量、零序不平衡度和负序不平衡度，满足GB/T 15543-2008《电能质量三相电压不平衡》的要求；谐波电能：三相谐波电能和总谐波电能的计量，方便用户了解电力质量状况.能够清晰地分析岀故障的根本原因，从而预防类似事件的再次发生。

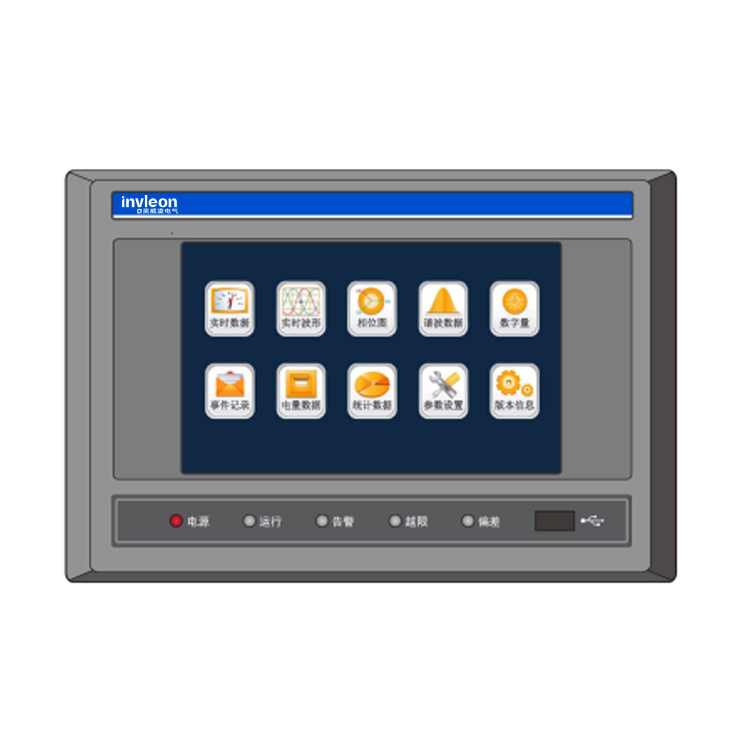

大屏暮中文彩色液晶展示
IVM-900釆用彩色点阵彩色屏幕可以使用户清晰地读取表值，即使在较差的光线下也可达到理想的读表效果，并可根据实际需要选择设賞背光灯为常亮或60$后变暗。显示界面有直观的菜单导航，各种方便快捷的人机界面，明确的文本显示，操作简单方便。并配有丰富的图形显示，表盘图、趋势图和单线图等，直观的显示电量信息，如电流相位图、电流频谱图、电流趋势记录图、电压相位图、电压频谱图、电压趋势记录图、功率相位图、功率趋势记录图和故障录波中电流/电压的40个周波波形。可以使用户宜观快速的分析用电情况和故障原因。

越限监視
IVM-900提供响应时间达1/2周波(10ms),可以设定为电压越限、电流越限、功率越限、频率越限、电压/电流负序不平衡度越限、电流/电压零序不平衡度越限、谐波畸变系越限、长闪变越限和短闪变越限，并可选择越限逻辑关系为“与”或“或”。

趋势和分析
IVM-900绘制三相电流/电压/功率的实时曲线和故障历史趋势，两种曲线分析界面通过调用相关回路的实时曲线界面，分析该回路当前负荷运行状况，最终系统的能耗变化。通过故障趋势分析，可以快速预测危险的负荷趋势，避免峰值需量罚款。

故障录波和波形捕捉
IVM-900可设置状态变位、电压、电流、功率、频率、电压/电流不平衡度、谐波畸变率、长闪变和短闪变等故障越限；可记录电压波动、闪变、间谐波等瞬态数据，进行异常电能质量现象的测里、分析，可以连续记录40个周波，每周波记录32点，捕捉故障波形细微的变化。把事故预警发生、演变和发展的全部动态过程置于极严密的监视中，帮助用户准确査找和分析事故原因，有效防止严重事故的发生和发展。

全面精确的电能计量
IVM-900电能准确度高,可以满足日益增长的精密电能计量要求。可测量双向有功电能、无功电能。具有电能冻结功能，可以査看上日、上月电能，且每天可以任意设置四种费率，十个时段，进行分时计费电能计量，能挖掘更多的节约潜力。

衡量能源效率
就像环境污染、空气污染和水污染一样，电能也会受到污染，电能质量若受到污染，必将威胁到电力系统的安全、稳定。只有对电能质量进行正确监测，才能掌握电网的电能质量水平与实际状况，了解运行负荷引起电能质量下降的规律及特性。在国家一些重要项目的建设中电网质量的监测显得尤为重要。IVM-900具有强大的测量、监控和保护功能，对节约电能、电力质里的监测和分析、解决谐波生产的问题有着重要的指导作用。
