I-MPU是一款应用于电力系统的智能化多功能封闭母线监测装置，eMPU不仅可以监测封闭母线的压差、阻抗、温度，还可以直接用作电参量测量仪表，测量电流、电压、功率、谐波等电参量；具有电量累计、线制选择、故障记录、越限告警、温度梯度和历史数据查询等功能；可以同时对4路无源开关量进行监视；I-MPU具有2路继电器输出，I-MPU的继电器除了可以实现遥控外，还可以关联压差、电压、电流、剩余电流、频率、功率因数、温度实现告警控制。

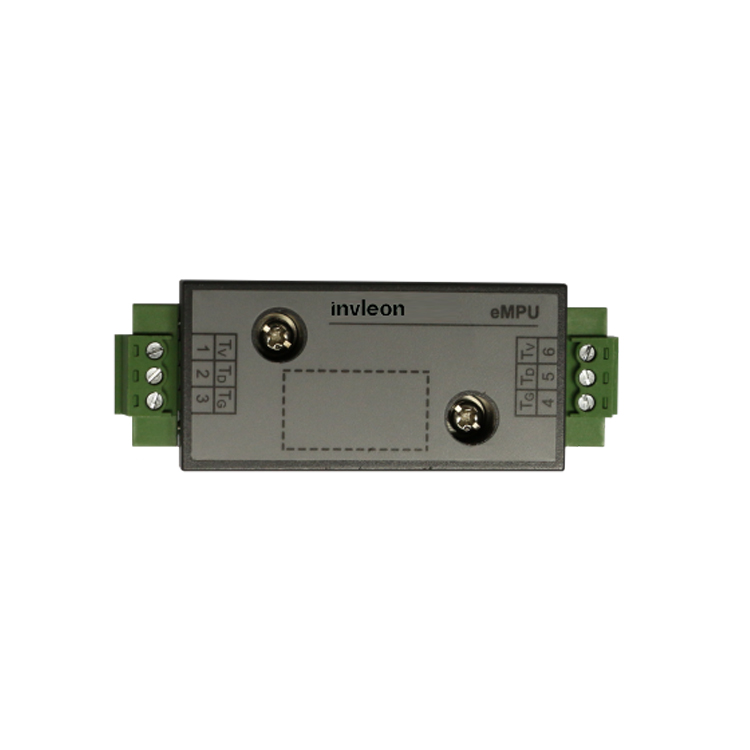

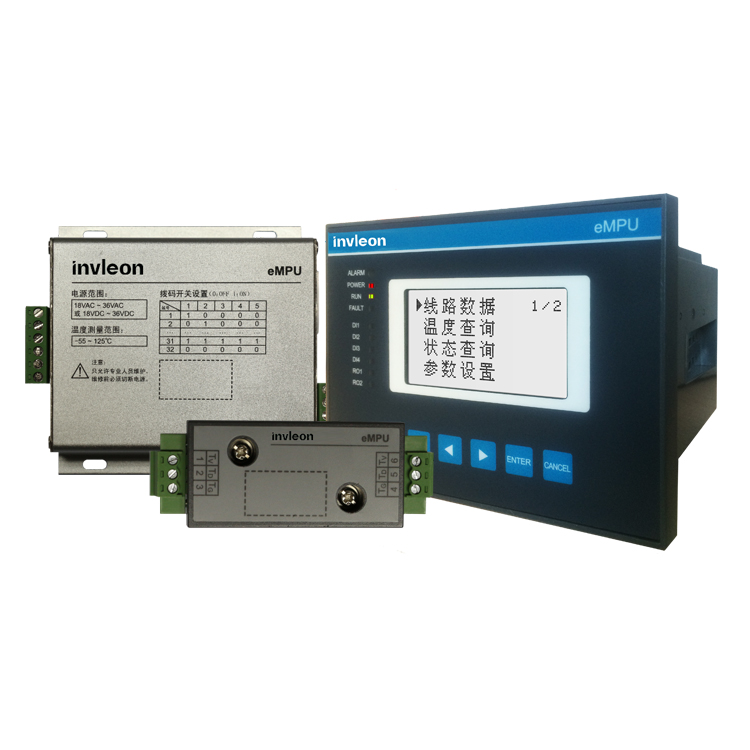

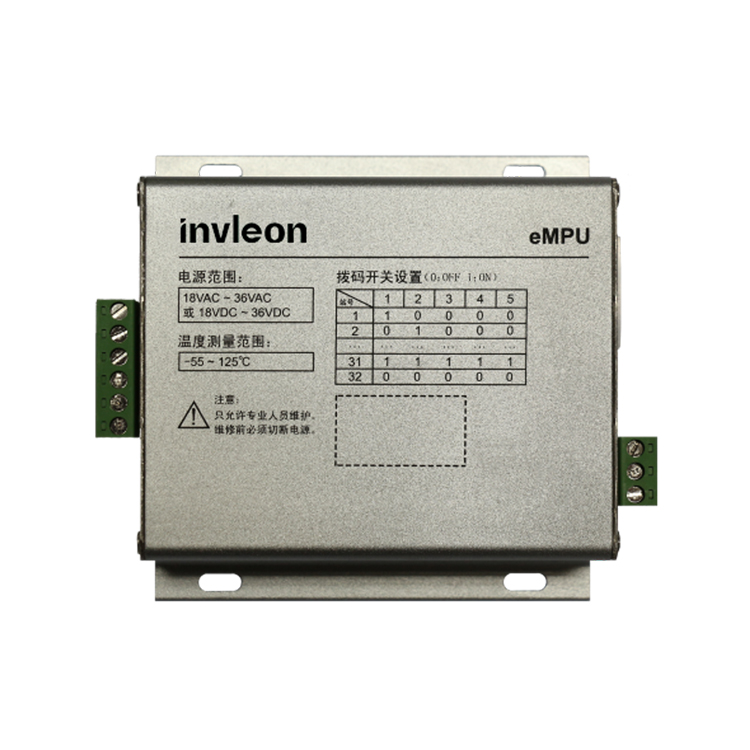

I-MPU封闭母线监测系统由I-MPU-M封闭母线监测装置、I-MPU-H封闭母线温度汇集模块和I-MPU-T封闭母线温度传感器组成。I-MPU-M封闭母线监测装置可以外带16个I-MPU-H封闭母线温度汇集模块，每个I-MPU-H封闭母线温度汇集模块可以连接8路I-MPU-T封闭母线温度传感器，I-MPU-M封闭母线监测装置与I-MPU-H封闭母线温度汇集模块之间采用TC-BUS-PDC总线通讯方式，可实现长达240米的远程温度采集。
I-MPU-M封闭母线监测装置具有面向用户的开放式通信协议，支持RS485通信接口,支持MODBUS-RTU网络通信协议,可以方便地与各类计算机监控系统实现信息交换。
◆基本电参量测量功能：支持三相三线制和三相四线制可选功能，具有三相电压，三相电流，总有功功率，总无功功率，总视在功率，各相有功、无功、视在功率，总功率因数，各相功率因数，三相电压电流的2-31次谐波监测，1路剩余电流，母线压差测量，母线功率因数，母线功率，母线阻抗、电阻、电抗测量，温度测量，系统频率监测，总有功、无功电度量，各相有功、无功电度量的测量与计算功能。
◆开关量监视功能：4路遥信的采集。
◆遥控功能：支持2路遥控，并且告警可任意关联遥控。
◆SOE功能：可连续记录256个SOE信息，掉电保存未读取的SOE。
◆存储功能：每隔20分钟存储一次温度数据，可存储最近60天的温度数据，温度梯度数据存储，温度梯度值可设置。
◆告警功能：支持过流告警，零流告警，过压告警，低压告警，过频率告警，低频率告警，灵活可设置的过温告警，两段压差告警，低功率因数告警，剩余电流越限告警。
◆通讯功能：通讯接口1：RS485方式，用于参数设置以及与上级系统通信；通讯接口2：TC-BUS-PDC总线方式，用于连接温度汇集模块，为其供电和通讯；通讯规约：MODBUS通信协议。
产品优势
◆安全性高，可靠性好
I-MPU在设计过程中采用了多种抗干扰措施，能够在电力系统环境中稳定运行。静电放电抗扰符合4级；电快速瞬变脉冲群抗扰符合4级；浪涌抗干扰符合4级；面板防护等级符合IP50，壳体防护等级符合IP20。
◆系统接线方便灵活
系统接线方式有三相四线制3CT(3P4W/3PT+3CT)三相三线制3CT(3P3W/3PT+3CT)、三相三线制2CT(3P3W/3PT+2CT)。
◆显示直观、操作简便

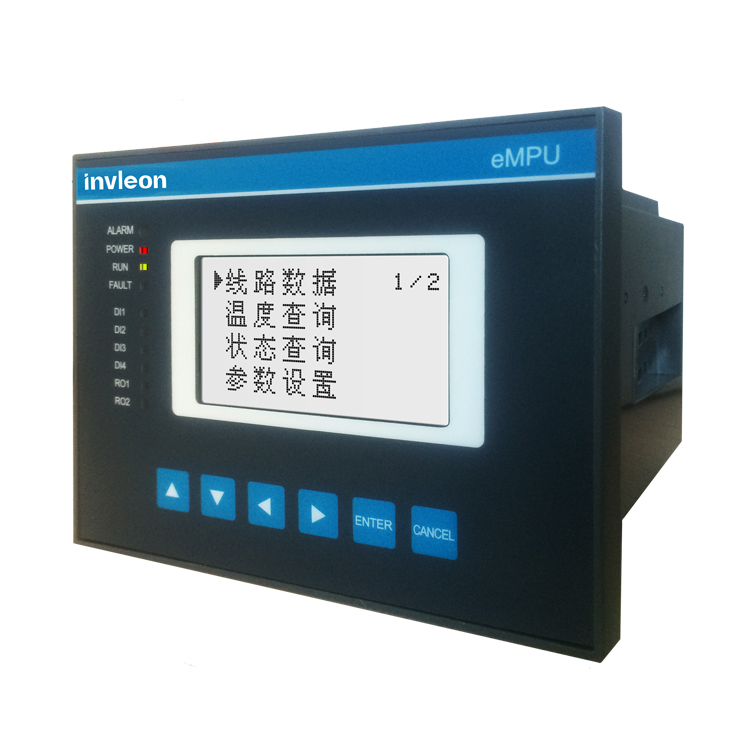

大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。操作方式人性化，操作者能在短时间内掌握，阅读数据和参数设置等操作将变得简单易行。
监测技术指标

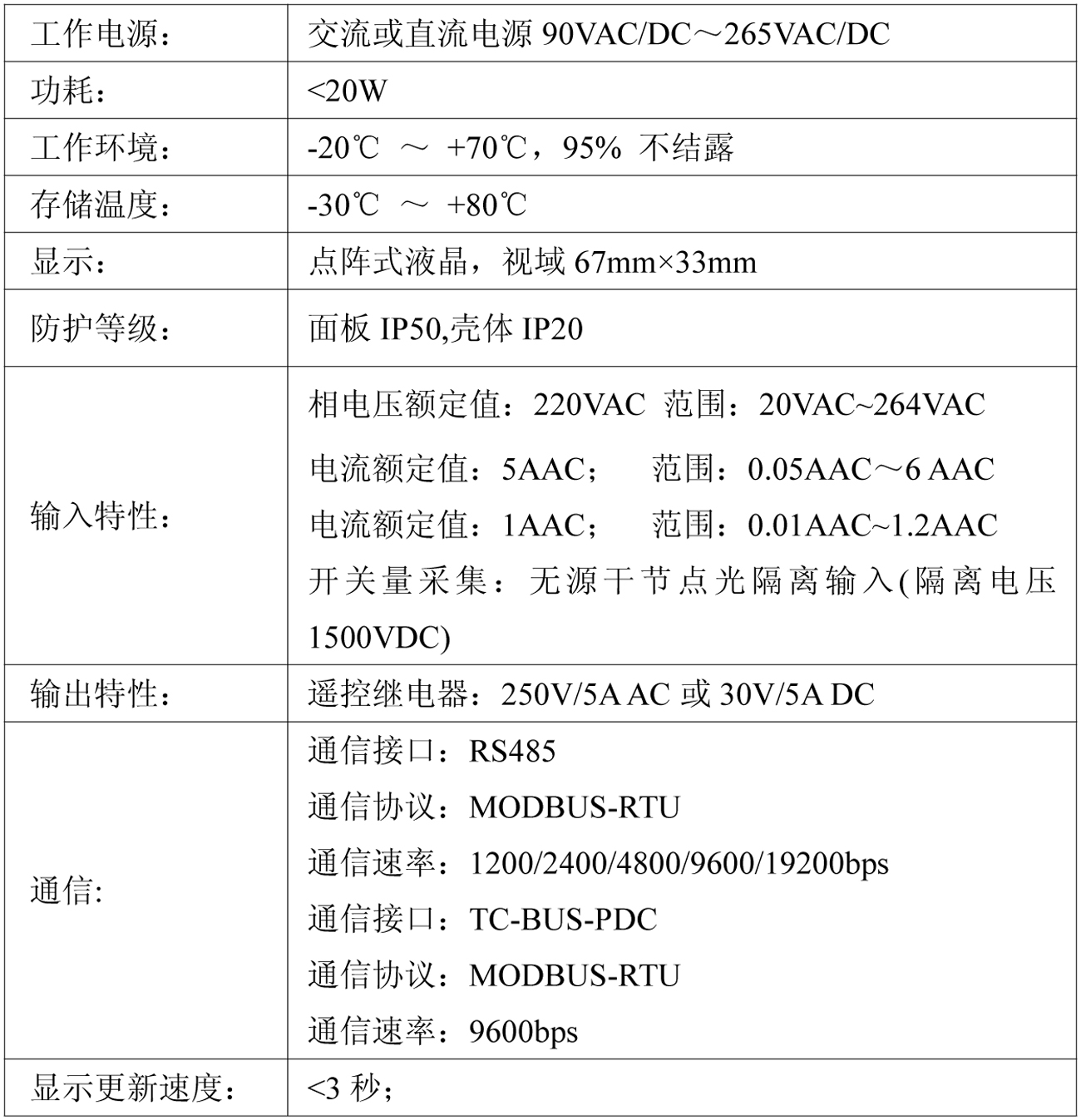

工作参数
应用领域
中、低压变配电自动化
智能型开关柜
负控系统
工业自动化
楼宇自动化
能源管理系统

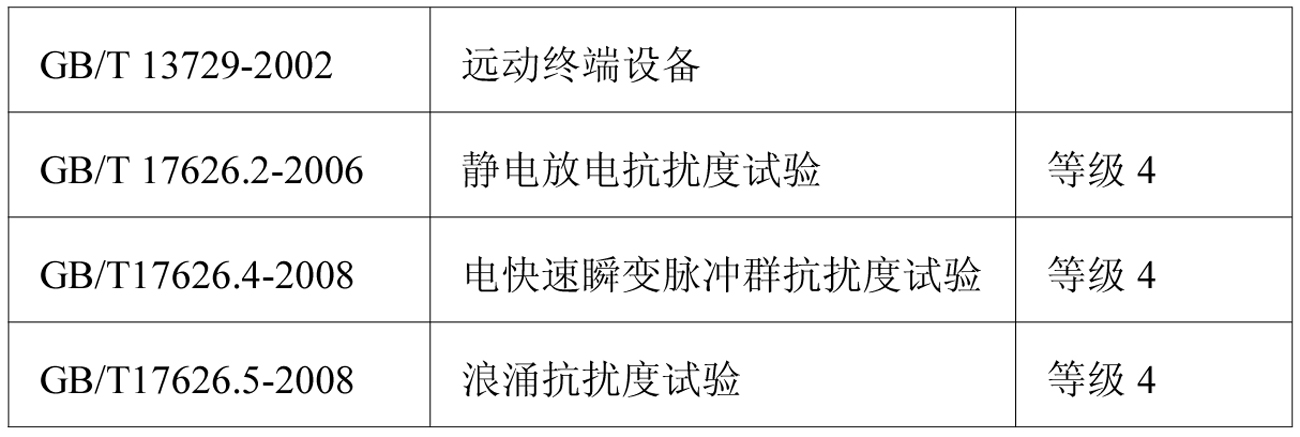

符合标准
