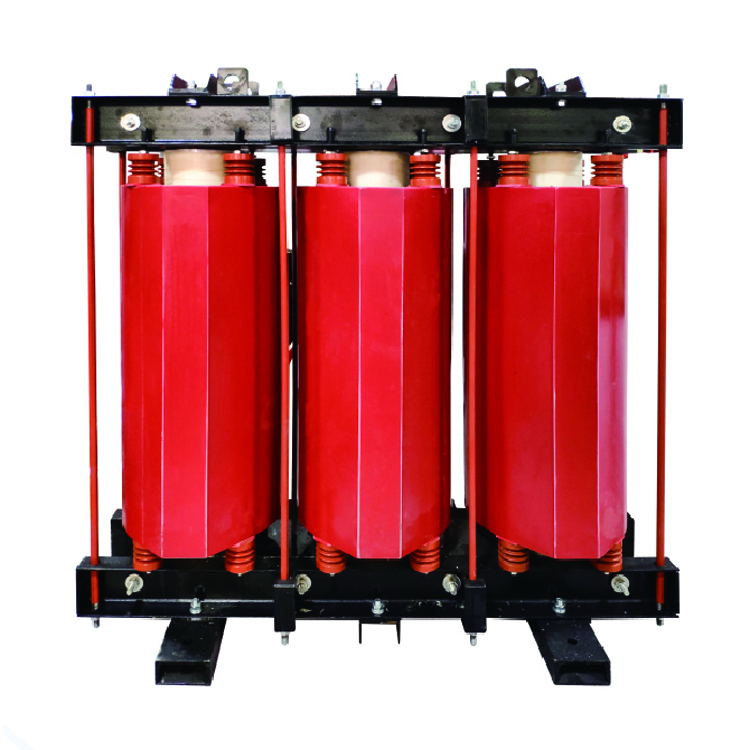

IVL-DK高压滤波串联电抗器是无功补偿装置及谐波治理的一个重要器件，它主要与电力电容器串联使用，可有效抑制合闸涌流、抑制谐波放大，对电网的稳定运行起到十分重要的作用。铁芯电抗器凭借其体积小、损耗低、抗短路能力强、对周围环境辐射小、环保美观、安装方便的优势获得了广泛的应用。
我公司研发的串联电抗器采用特种硅钢片及线圈经过环氧浇注、真空浸渍、恒温炉中固化制造而成,具有很高的动、热稳定性,绝缘强度好,可靠性高,成本低,漏磁少,局放低,体积小,是可靠的干式产品。
◆高动、热稳定性
◆绝缘强度高
◆可靠性高
◆漏磁少
◆局放低
◆干式设计
◆额定电压: 6kV，10kV
◆制造方式:三相、铁芯、带气隙
◆电抗率: 6%, 12% (其它也可提供)
◆温度等级: T40/B
◆参数精度: 0-3%
◆防护等级: IP00,室内安装
◆冷却方式：空气自冷
◆绝缘等级:H级
◆最大短路电流（2S）：25In
◆过载能力：1.35In长期运行
◆线性度: 1.8In
◆过电流: 1.8In
◆执行标准: IEC-6076 GB/T1094
6kV三相铁芯电抗器主要规格表

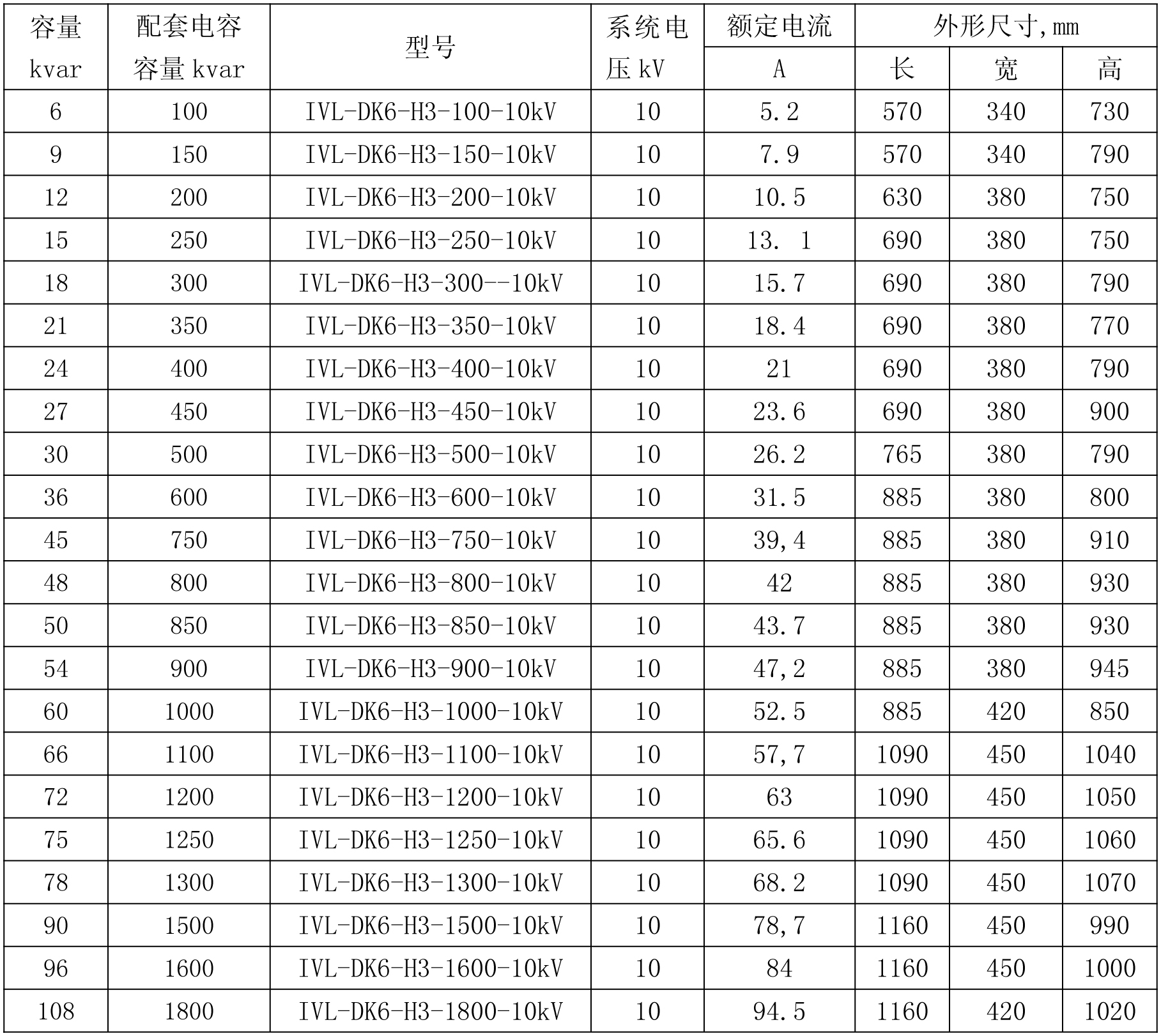

10kV三相铁芯电抗器主要规格表
