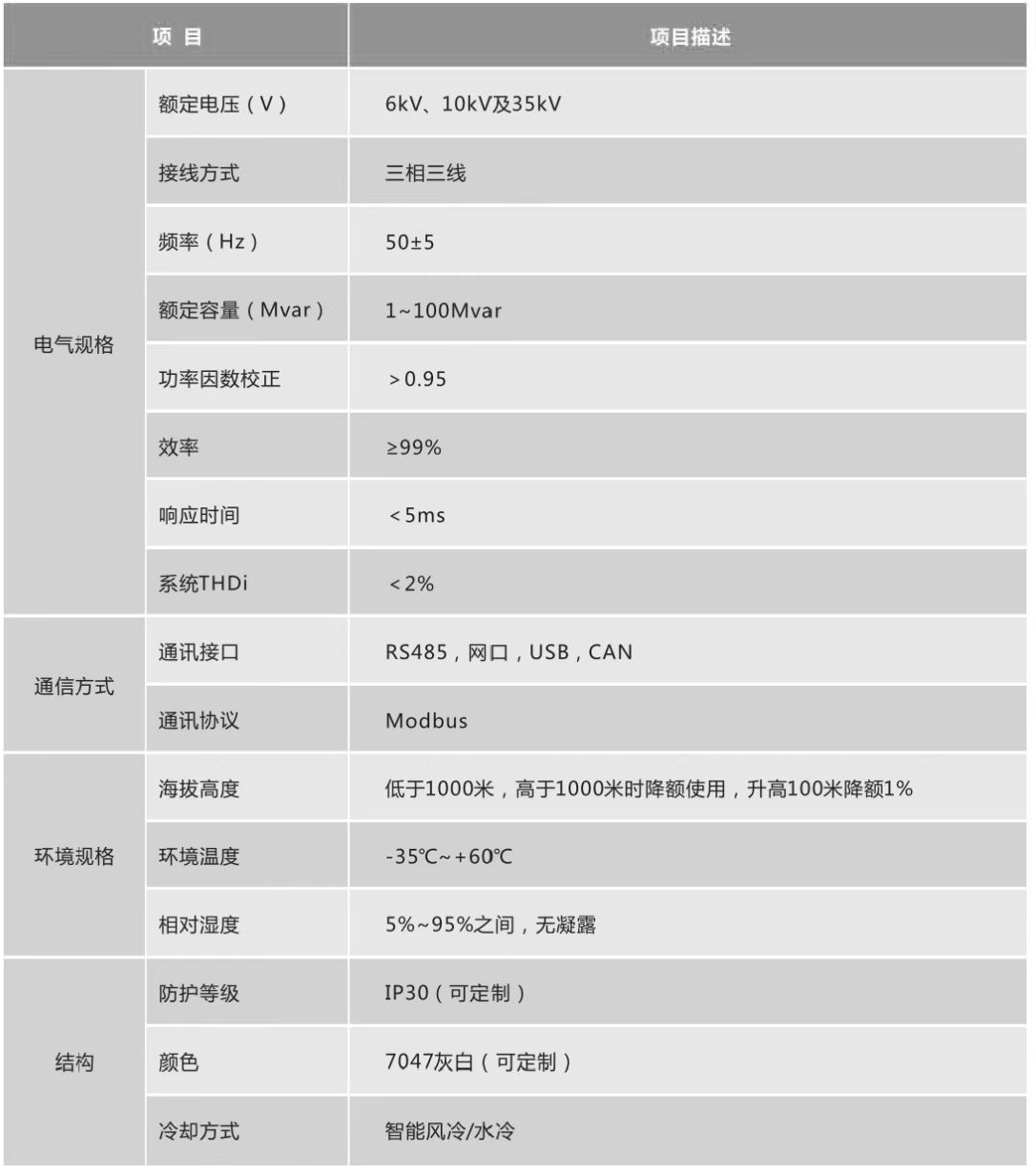

03 技术参数
04 选型尺寸

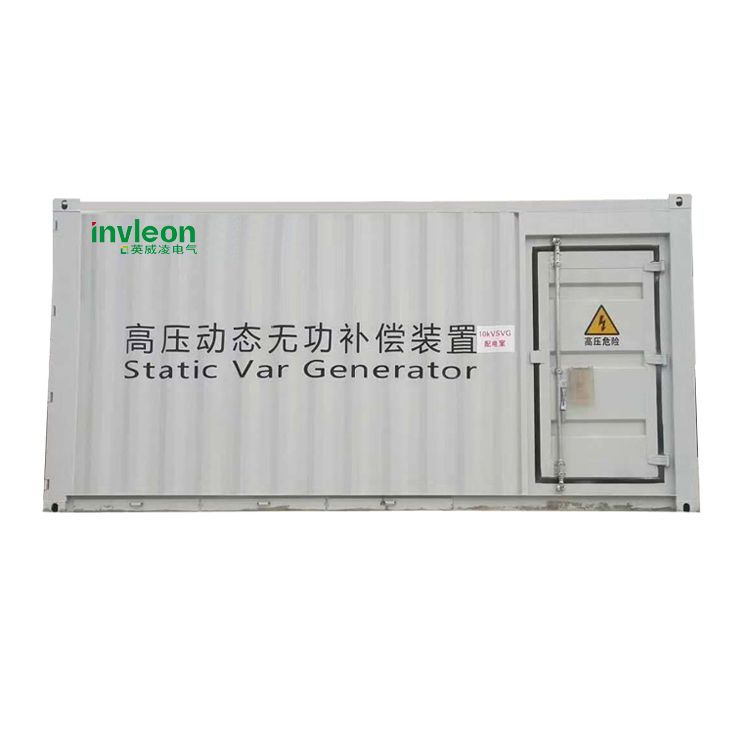

IVL-HSVG高压动态无功补偿装置作为第三代无功补偿产品，采用牵引级IGBT功率器件上桥级联的方式直挂或通过升压变接入电网，运用先进的数字控制算法，实现快速可靠的跟踪无功负荷。是中高压电压等级负荷现场理想的无功补偿产品。

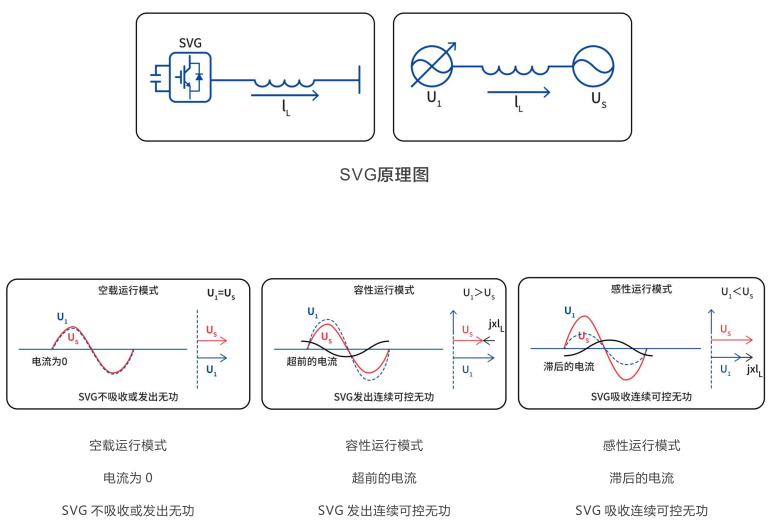

英威凌公司推出的IVL-HSVG系列高压动态无功补偿装置集无功补偿（SVG）、谐波补偿（APF）、不平衡补偿（LBC）三个功能于一体，通过调节桥式电路交流侧输出电压的幅值和相位就可以使变流器输出连续变化的容性或者感性无功电流，或者谐波补偿电流，实现动态无功补偿，有效提高电网电压稳定性、提高功率因数、抑制电压闪变、降低电能损耗、改善电能质量。
◆响应速度快
瞬态响应时间小于200us ;
总响应时间小于5ms特别适合补偿冲击性负荷和治理电压闪变现场。
◆无功补偿效果好
补偿后功率因数≥0.99;
采用先进的控制算法: DDQ+重复+PR;
采用进口光纤通信模块，通信信号高速可靠同时有效隔离高压单元;
采用优质的三级直流电压控制方案，使得总的直流电压、不同相间的直流电压和每一相内的直流电压都等于设定值，有效地保证了装置的整体运行安全;
采用FPGA作为装置的保护芯片，使得系统在任何情况下都可以得到有效的保护，永远不会死机。
◆装置损耗低: <0.8%
◆波形质量好: THDi<2%
