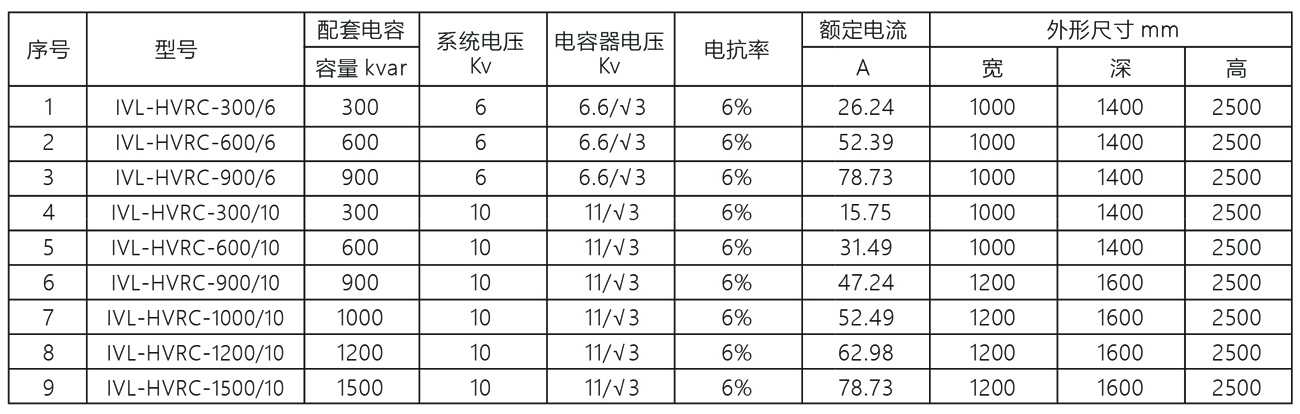

04 选型尺寸

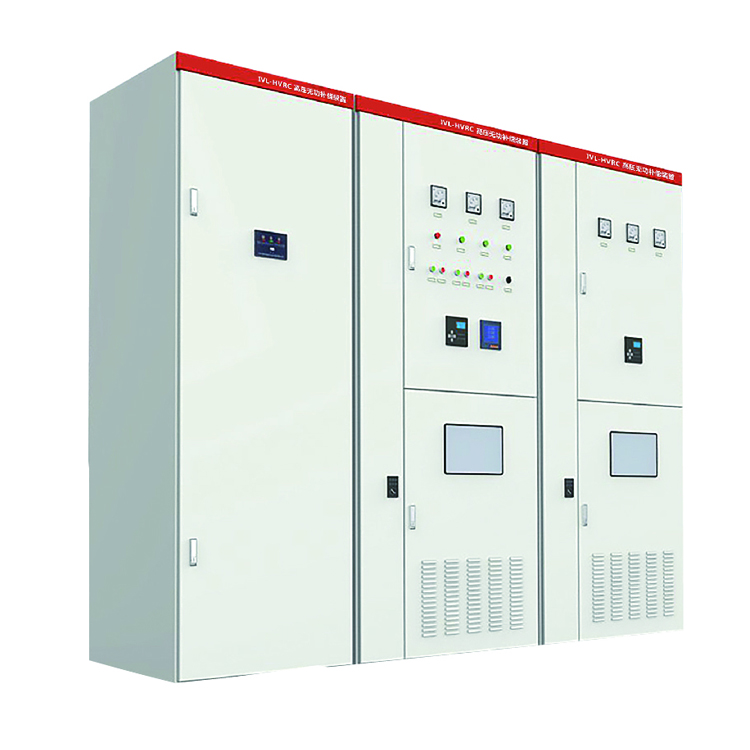

IVL-HVRC高压无功补偿装置根据供电母线的电压和无功情况，自动投切电容器组，跟踪负荷的变化情况进行无功补偿，从而提高功率因数，改善供电质量降低电能损耗。安装于35kV或110kV变电站内的出线母线侧，或安装于6kV-10kV开闭所内，也常安装于工矿企业的高压电动机的控制柜前进行就地补偿。
◆无功自动补偿装置根据区图原理自动跟踪无功负荷的变化情况，投切电容器组，改善功率因数，提高电能质量。
◆谐波抑制功能可以根据现场的谐波情况配备串联电抗器,组成LC回路,使谐波降低到允许的范围内。
◆四遥和通信组网功能，装置配置多个RS232或485接口,可通过CDT等通信协议和其它电力自动化装置实现互联，在变电站内可以直接和综自系统互联。
◆完善的电容器组保护功能，装置具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护。
◆投切统计功能，可对电容器的投切次数、投切规律进行统计,以制定合适的投切策略。
◆额定电压等级: 6、10、35kV; 额定频率: 50Hz。
◆电抗器参数选择,抑制合闸涌流,电抗率--般为1%抑制5次及5次以上谐波,电抗率为6%;抑制3次及3次以上谐波,电抗率为12%。
◆装置能在1.1倍额定工作电压下长期运行。
◆控制电源: DC220V。.
◆装置能在方均根值不超过13倍电容器组额定电流的过电流下。
◆每组电容器设有放电线圈，可在30秒内将剩余电压降低到50V以下。
◆主要电参数测量精度为0.5级,功率和电度测量精度为1级。电容投切寿命: 10万次。补偿效果:功率因数达到0.9以上。
