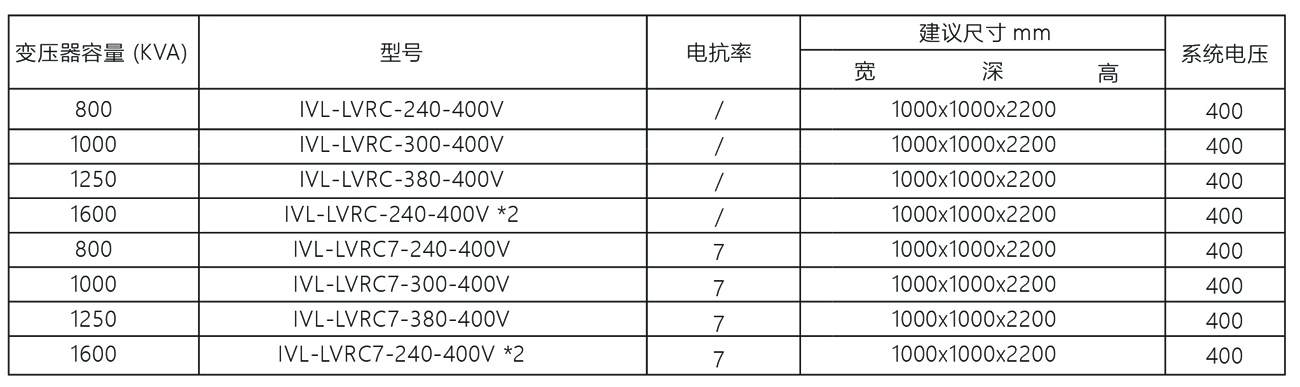

04 选型尺寸

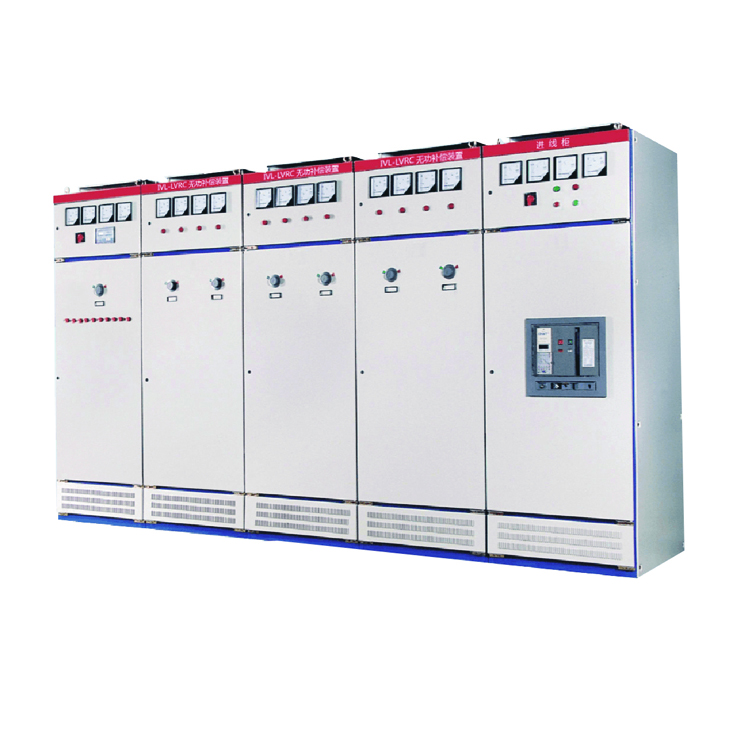

IVL-LVRC低压无功补偿装置，是根据用户实际使用需要研发设计的用于补偿电网无功功率的装置，该装置既可以用于补偿感性负荷所需要的无功功率，又可以加装调谐型滤波电抗器后用于谐波十分严重的无功补偿场所。
IVL-LVRC系列产品用于补偿感性负荷所需要的无功功率时，该装置对于提高系统的功率因数，改善电能质量，延长电力设备使用寿命，降低电网传输损耗，抑制电压波动具有重要作用。提高了系统的功率因数，降低了线路中的无功电流，充分响应了国家环保节能的号召；同时帮助用户解决了用电罚款的担心。
IVL-LVRC系列产品通过加装调谐型滤波电抗器，根据用户实际需要选择合适的投切模式（接触器、复合开关、晶闸管），可以应用在谐波污染较严重的场合（如：中频冶炼，变频调控轧钢，整流设备等），有针对性的消除谐波，并进行无功功率补偿。它能够有效的吸收负载产生的谐波，降低损耗，提高变压器以及其他电气设备运行可靠性。
◆封闭隔离设计结构
创新封闭隔离设计结构，带电裸露部分封闭，摆脱触电噩梦，安全、防护等级高。
◆熔断器保护机制
采用熔断器代替传统微型断路器，6KA（Icu）→100KA（Icu）改变的不是一个数字，而是一种安全理念！
◆封闭母排设计结构
采用竖、横向母排跨接方式连接。代替传统线束连接，彻底解决线束缠绕问题，柜内简洁、清晰。
◆晶管投切方式
进口可控硅材质，过零投切，采用闭环电路，无能源消耗，连续运行时间长。
◆精准电抗率配对
谐波含量实地测量、采集，专业人员分析、计算，电容、电抗专业配对，有效抑制系统谐波和涌流，改善用电环境和保护用电设备。
◆优良的散热设计
采用下进上出强制风冷设计，气流经过所有元器件，通风量为实际发热量的两倍以上。
◆额定电压: AC220V-AC1000V
◆额定频率: 50HZ
◆额定容量:单柜≤500kvar
◆相应时间:≤20ms
◆投切组数: 1-24路
◆保护方式:过压、欠压、过流、短路
◆环境温度: -25°C- +45°C
◆相对湿度:≤90% (25°C)
◆海拔高度:≤2000m
◆防护等级: IP2X
◆柜体尺寸: 800 (1000)x800x2200 或 800x1000x2200
